【产品说明】

T40H-10、T40H-16、T40H-25?型手动调节阀：适用于工作压力?≤1.6MPa、介质温度?≤200℃（和?≤2.5MPa、介质温度?≤350℃）的蒸汽或热水管路上作为调节流量之用。按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密将管路关闭为止。?
产品特点：①改善供热供况：凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能。因此，各采暖建筑物的冷热不均现象得到有力改善。②节省能源：热力管网由于温度压力失调，造成某些分支流量过大，使一些建筑温度过高，用户不得不开窗户，达到节省能源的目的。③改善网管水力的工况：手动调节阀能按照额定流量进行控制，将网管超量运行的流量降低，使原来的水工况恶化程度得到一定的改善。

【产品性能参数】

T40H-10、T40H-16、T40H-25?型手动调节阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
T40H-10	10	1.0	≤200	水、蒸汽
T40H-16	16	1.6
T40H-25	25	2.5

【产品零部件材料】

T40H-10、T40H-16、T40H-25?型手动调节阀零部件材料
型号	材料
	阀体、阀盖、填料压盖、手轮	阀杆、阀瓣密封圈	指示盘、阀杆螺母、螺母套
T40H-10	灰铸铁、（铸钢）	不锈钢	黄铜
T40H-16
T40H-25

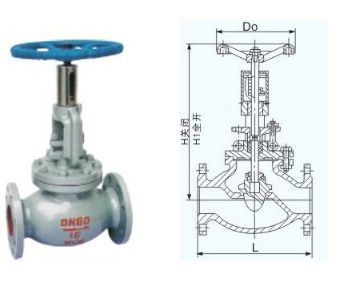

【产品外形及结构尺寸示意图】

【产品外形及结构尺寸】

T40H-10?型手动调节阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	f	b	H	H1	D0
250	730	395	350	320	3	28	914	1074	500
300	850	445	400	370	4	28	914	1074	500
350	980	505	460	430	4	30	968	1168	500
400	991	565	515	482	4	32	968	1168	500
450	1092	615	565	532	4	32	1100	1350	680
500	1194	670	620	585	4	34	1100	1350	680

T40H-16?型手动调节阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	f	b	H	H1	D0
15	130	95	65	47	2	14	160	172	65
20	150	105	75	58	2	16	160	172	65
25	160	115	85	68	2	16	182	195	80
32	180	140	100	78	2	18	192	210	80
40	200	150	110	88	3	18	250	273	120
50	230	165	125	102	3	20	264	290	120
65	290	185	145	122	3	20	380	426	200
80	310	200	160	133	3	22	413	468	200
100	350	220	180	158	3	24	466	530	240
125	400	250	210	184	3	26	540	613	260
150	480	285	240	212	3	26	623	698	360
200	600	340	295	268	3	30	687	777	400
250	730	395	350	320	3	30	940	1074	500
300	850	445	460	430	4	30	940	1074	500

T40H-25?型手动调节阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	f	b	H	H1	D0
15	130	95	65	47	2	16	160	172	65
20	150	105	75	58	2	18	160	172	65
25	160	115	85	68	2	18	182	195	80
32	180	140	100	78	2	20	192	210	80
40	200	150	110	88	3	20	250	273	120
50	230	165	125	102	3	22	264	290	120
65	290	185	145	122	3	24	380	426	200
80	310	200	160	133	3	26	413	468	200
100	350	235	190	158	3	28	466	530	240
125	400	270	220	184	3	30	540	613	260
150	480	300	250	212	3	34	623	698	360
200	600	360	310	278	3	34	687	777	400
